管道膨脹節別名管道補償器，按照材質可以分為金屬波紋補償器和非金屬膨脹節，本文將從二者的共同點進行介紹和解析。管道膨脹節是利用自身柔軟性能來補償管道熱脹冷縮位移量的產品， 廣泛應用于電力，冶金、環保，水泥建材，石油化工等行業的煙道、通風管道中等。



一、管道膨脹節的主要功能

管道膨脹節不論是金屬材質還是非金屬補償器，二者的主要功能都是一樣的——

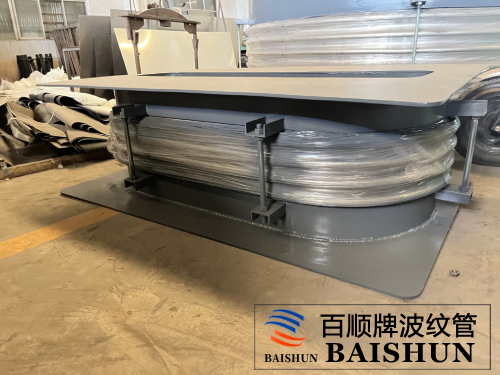

1. 金屬波紋補償器用途：利用自身不銹鋼波紋管的壓縮/伸長量來補償管道的熱脹冷縮位移，且密封不漏風；

2. 非金屬補償器作用：利用結構中柔性部分的壓縮，錯位，來補償管道熱漲冷縮，可以在較小的安裝范圍內補償較大的位移，也可以調整因管道安裝造成的誤差。

二、管道膨脹節的結構區別

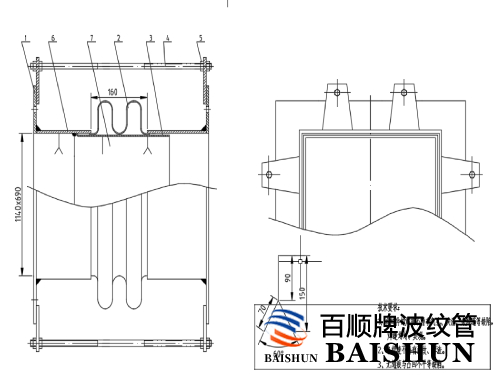

金屬波紋膨脹節結構示意圖

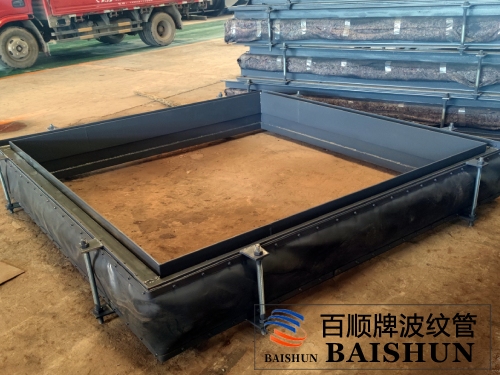

非金屬補償器結構示意圖



三、管道膨脹節的泄漏率

金屬波紋管道補償器泄漏率為0，非金屬膨脹節泄漏率＜3%

四、管道膨脹節失效的原因

管道補償器會由于安裝導致失效，例如：

1 、運輸和裝卸所造成的破壞：

a ）硬物（工具、吊鏈、叉車、相鄰的結構物等）波紋膨脹節形成的凹痕或劃痕；

b ）運輸和貯存時堆放不當；

c ）對天氣變化或不利環境未采取妥善的預防措施。

2 、安裝方法不當，安裝時和安裝后未采取妥善的保護措施：

a ）帶有導流筒的管道補償器的安裝方向與介質流向相反；

b ）管道補償器的安裝位置與系統設計圖不符；

c ）過早地拆除了裝運固定件；

d ）利用波紋膨脹節變形補償管道的安裝偏差；

e ）對于在管道補償器周圍進行的機械施工或者焊接工作未采取有效的防護措施；

五、管道膨脹節的訂購技術參數

管道 膨脹節產品的設計制造的相關條件：
　　①管道的接口尺寸（長*寬mm）
　　②工況參數：a、設計壓力b、設計溫度c、流通介質
　　③產品類型、波形及波數，必要時提供補償量。
　　④產品長度、是否要求預拉伸。
　　⑤連接方式：若為法蘭連接，請?zhí)峁┓ㄌm的尺寸或注明法蘭配對供貨。
　　⑥一般產品均帶導流筒，若不需要導流筒請?zhí)貏e注明。
　　⑦若對零部件材料的選用及產品制造、檢驗、包裝等特殊要求時，請?zhí)貏e注明。
